大型トラックやセミトレーラーが日常的に出入りする工場・物流倉庫・配送センターでは、適切な門扉幅（有効開口幅）の確保が安全運行と業務効率化の生命線となります。車幅だけでなく、進入角度や内輪差、前面道路の幅員を見誤ると、門柱への接触事故や周辺道路での渋滞・待機トラブルを引き起こしかねません。
大型車両がスムーズに通れる門扉を設計する際、基準にすべきなのは製品全幅ではなく「有効開口幅（実際に車両が通過できるクリアランス）」です。門柱やガイドローラー、完全に開ききった状態の扉体が通過スペースを狭めていないかを確認する必要があります。
道路運送車両の保安基準により、大型トラックの車幅は一般的制限値として最大2.5m（サイドミラーを除く）と規定されています。ただし、門扉の開口幅は車幅ギリギリでは運用できません。
さらに歩行者用通路の併設や誘導員の安全確保スペースも考慮し、敷地条件に合わせた余裕幅を算定することが重要です。
大型車両といっても、一般的な単車タイプの10tトラックと、牽引式のセミトレーラーでは旋回特性や走行軌跡が根本から異なります。車両ごとの諸元と最小回転半径を理解したうえで門扉幅を検討しましょう。
大型10t車や増トン車は、全幅2.5m以内、全長約12m以下で設計されています。サイドミラーを含めると実質的な全幅は2.8m〜3.0m近くに達します。
門扉に対して真っ直ぐ進入できる直線アプローチが確保されている場合は、有効開口幅5.0m前後が最低限の基準となります。しかし、前面道路が片側1車線（道路幅6m前後）から直角に曲がって入る配置では、後輪の内輪差によって車体が内側の門柱に接近しやすくなります。接触リスクを回避するためには、6.0m〜8.0m以上の開口幅を確保するのが安全です。
海上コンテナなどを運ぶ40ftセミトレーラー連結車は、全長が約16.5mに及び、法令上の最小回転半径は12m以下と定められています。牽引車（ヘッド）が旋回を開始しても後部の台車（シャーシ）は遅れて内側を追従するため、旋回時に極めて大きな走行帯を占有します。
敷地前面の道路幅が十分に広くない場合、ヘッドを外側に大きく振ってから進入（オーバーハング・頭振り）する必要があるため、門扉の開口幅は最低でも10m〜12m以上、切り返しスペースがタイトな現場では15m〜20mクラスの超大型門扉が選定されます。
進入時のアプローチ条件に応じた開口幅の考え方は以下のとおりです。
| 進入条件 | 主な考慮点・リスク | 必要開口幅の目安 |
|---|---|---|
| 前面道路からの直進進入 | 車幅（2.5m）、ミラー幅、進入時のブレ | 車幅＋約1.0m〜2.5m以上（4.0m〜5.0m前後） |
| 直角進入（右折・左折） | 前面道路幅員、内輪差、門柱への接触 | 車幅＋約3.5m〜7.5m以上（6.0m〜10.0m前後） |
| トレーラーの進入 | 連結全長（約16.5m）、台車の内輪差、頭振り | 10.0m〜15.0m以上（道路幅により20m級を検討） |
| 敷地内でのすれ違い・2レーン運用 | 入出場車両の同時通行、歩行者離隔 | 8.0m〜12.0m以上（中央分離や誘導線の設置を推奨） |
前面道路の交通量が多く一回でスムーズに入場させたい場合や、見通しの悪い立地では、計算上の理論値にプラス1.0m〜2.0m程度の安全マージンを付加することが現場トラブルを防ぐ定石です。
門扉の幅を「トラックの全幅＋一定の余裕」だけで決定してしまうと、カーブを曲がりながら敷地に入る現場で接触事故が頻発します。重要なのは「進入角度に応じた内輪差と旋回軌跡のシミュレーション」です。
内輪差とは、車両が曲がる際に「前輪の走行軌跡」よりも「後輪の走行軌跡」が内側を通る現象です。ホイールベース（前軸と後軸の距離）が長い大型車ほど内輪差は急激に拡大します。
必要となる有効開口幅は、基本設計として以下の計算要素で整理されます。
必要有効開口幅 ＝ 車両実質全幅（ミラー含む） ＋ 旋回時の張り出し幅（内輪差・外輪差） ＋ 安全離隔（誘導員・歩行者マージン）
図面上での旋回軌跡（自動車航跡図）の作図を行い、自社の出入り口レイアウトと最長車両の組合せに適した寸法を割り出すことが失敗を防ぐポイントです。
大型トラックやトレーラーが毎日何十台も通行する出入口では、寸法設計と同時に「門扉の構造仕様」が問われます。特に「ノンレール（レールレス）構造」と「両引きスライド方式」の選定は、長期的な設備寿命と保全コストを大きく左右します。
重量車両が通過する出入口に床面レールを埋設すると、以下のような深刻なトラブルが頻発します。
地面に一切の障害物・溝を作らない「ノンレール門扉」であれば、通過車両の重量制限を受けず、過酷な物流現場でも変形トラブルが起きません。完全フラットな走行面は、フォークリフトや構内台車のスムーズな行き来にも理想的です。
株式会社ハシモト門扉が提供するノンレール門扉は、地中の堅牢な基礎と頑丈なガイドポストによって扉体を宙に浮かせた状態で支持・走行させる独自構造を採用しており、10mを超える超大開口であっても抜群の耐久性を誇ります。
10m〜20mクラスの開口幅を確保する場合、扉を片側のみに引き込む「片引き式」では、開口幅と同等以上の引き込みスペース（戸袋スペース）が敷地側面に必要になります。
扉を左右2枚に分割して開閉する「両引き（両側スライド）式」を採用すれば、引き込みスペースを左右に均等に分散できます。敷地の境界線や建物配置の制約で片側の奥行きが取れない現場でも、無理なくワイドな開口幅を創出可能です。
物流拠点や工場正門において、門扉の「開閉にかかる時間」は出入庫効率に直結します。門扉の動作が遅いと、入場待ちの大型トラックが敷地内に入りきらず、公道上にはみ出して待機列（渋滞）を作り、警察指導や近隣からのクレーム、追突事故の原因となります。
大型門扉の走行速度は、安全性を確保しながらも業務を停滞させないスピード設計が不可欠です。ハシモト門扉の大型電動仕様では、重量や使用頻度に応じて毎分約16.5m〜20m級の高速走行に対応したモーター構成が用意されています。
例えば、片引き10mの大型門扉であれば全開まで約40〜50秒で軽快に開放できます。両引き式であれば、左右から同時に扉が開くため、実質的な開放待ち時間をさらに短縮可能です。
開閉スピードを速める一方で、絶対にあってはならないのが人や大型車両の挟み込み事故です。適切な大型電動門扉には、赤外線ビームによって車両や障害物を瞬時に検知する「多層式光電管安全センサー」が配置されます。車両通過中は扉が自動で停止・反転し、通過完了を確認してから閉鎖動作へ移行するため、追突や挟まれ事故を未然に防止できます。
大型車の出入りが多い拠点では、門扉の開閉を「ドライバーの手作業」や「警備員の目視確認」に頼っていると、1台あたりの入退場処理に数分のロスが発生します。このボトルネックを抜本的に解消するのが、門扉と車番認証カメラのシステム連動です。
車両がゲートへ近づくと、高精度カメラがナンバープレートを瞬時に自動読み取りし、事前登録された定期出入り車両（自社便・指定協力会社トラック）と照合します。認証が完了すると同時に門扉が自動で解錠・オープンするため、大型トラックが一時停止することなく完全ノーストップでスムーズに入場できます。
未登録の外部車両が来訪した場合はゲートを閉じたまま待機させ、守衛室や事務所からのインターホン通話・遠隔解錠で対応することで、厳重なセキュリティ管理と物流の効率化を高いレベルで両立可能です。入退場時刻の自動記録により、構内滞在時間や荷待ち時間の可視化にも貢献します。
| 検討項目 | 確認するポイント | 門扉選びの考え方 |
|---|---|---|
| 車両サイズ・進入角度 | 10tトラックやトレーラーの車幅、内輪差、旋回軌跡 | 車両が安全に通行できる有効開口幅を確保する |
| 開口幅・敷地条件 | 必要な開口幅、門扉を引き込むスペース | 片引き式・両引き式から設置条件に合う方式を選ぶ |
| 大型車両の通行頻度 | トラックやフォークリフトの通行量、路面への負荷 | レールの破損や段差による支障を抑えられるノンレール式を検討する |
| 入退場時の運用 | 開閉時間、車両の待機状況、入退場管理 | 電動開閉や車両ナンバー認識との連携を検討する |
大型トラックやトレーラーが出入りする施設では、車幅だけでなく、進入角度や前面道路の幅、敷地内のスペースを考慮した門扉選びが重要です。
特に大開口が必要な場合は、門扉の引き込みスペースや開閉方式も確認する必要があります。大型門扉の設計・施工実績を持つハシモト門扉に、現場の条件に適した開口幅や門扉の仕様について相談してみましょう。
大型トラックや大型車両が頻繁に出入りする施設では、旋回スペースを考慮したワイドな開口幅と、路面のレールトラブルを排除した構造の採用が基本となります。ここでは、実在する施設において大開口の門扉が導入された設置事例を紹介します。

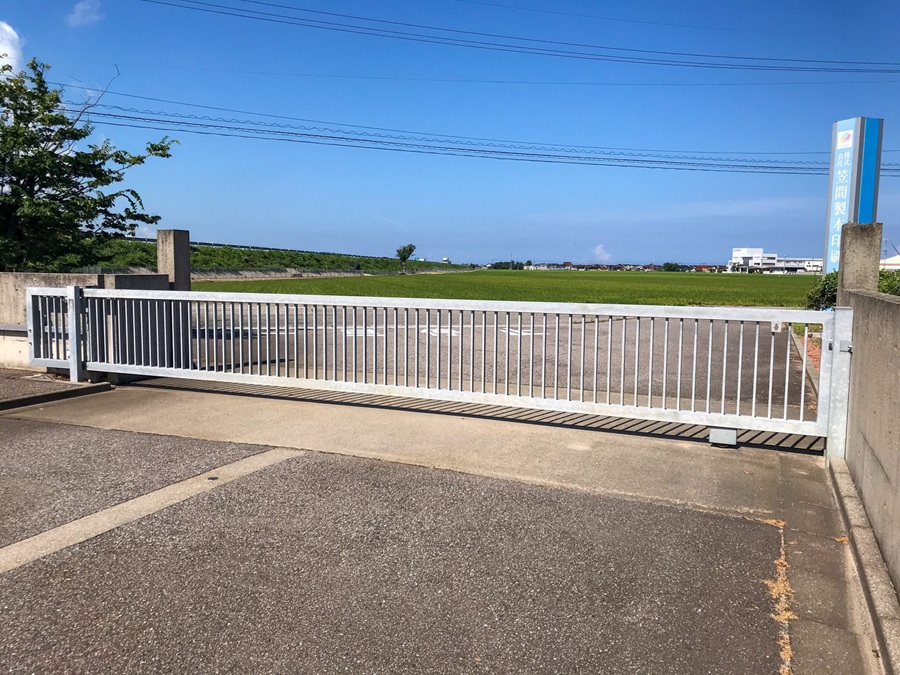

幅の広い出入口にも対応し、駐車場や施設の敷地を区切る門扉として活用できます。格子状の構造により、門扉を閉じた状態でも向こう側を見通しやすく、圧迫感を抑えながら敷地の出入口を管理できます。

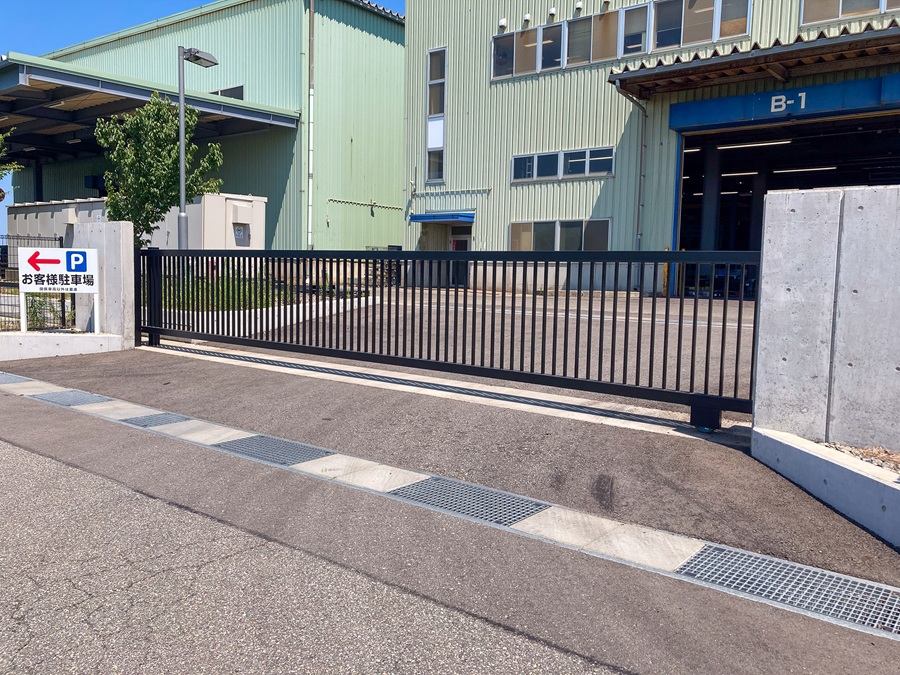

横方向にスライドして開閉する構造のため、扉の開閉スペースを確保しにくい場所にも適しています。幅の広い出入口にも対応し、車両の出入りがある工場や事業所の敷地管理に活用できます。

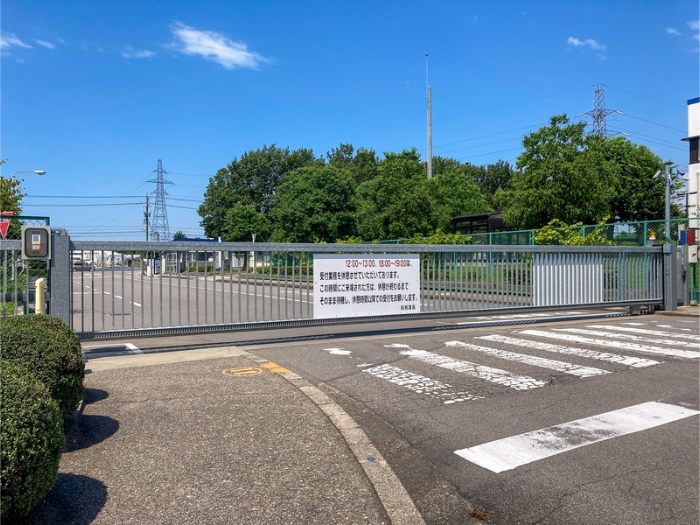

敷地内の視認性を確保しながら出入口を区切っています。幅の広い出入口にも対応し、車両の出入りがある工場にも適しています。電動式のため、手動で扉を動かす負担を軽減でき、日常的な車両の入退場管理の効率化にもつながります。
大型トラックやトレーラーが安全かつスムーズに出入りするための門扉設計では、車幅2.5mという数値にとらわれず、「有効開口幅」「前面道路の幅員」「進入角度」「内輪差」を一体で検証することが不可欠です。直進進入なら5m前後、直角進入なら6m〜10m、トレーラーを想定する場合は10m〜15m以上の開口幅を目安とし、十分な安全離隔を確保しましょう。
また、寸法計画だけでなく、重量車の通行によるレール破損や底擦りを防ぐ「ノンレール（レールレス）方式」や省スペースな「両引きスライド方式」の選定、さらには公道待機を防ぐ「適切な開閉スピード」や「車両ナンバー認識による自動化」といった運用面の設計も欠かせません。現場の走行動線と日々の入退場フローを多角的に見極め、長期にわたって安全かつ効率的に機能する出入口環境を整えましょう。
株式会社ハシモト門扉は、大型門扉の設計施工において、長年の実績と独自の技術を持っています。レールを敷設しない「ハシモト式ノンレール門扉」という画期的な製品に早期から取り組み、官公庁や大手企業をはじめ、多くの企業や施設から高い評価を得ています。
安全性、堅牢性、耐久性、軽快性を追求した門扉は、1973年の創業以来、東日本大震災を含めても、転倒事故は１件もありません。（2024年12月時点）
※数値は1973年の創業から2024年12月時点までの累積実績です。
